Specyfikacja bezszczotkowego systemu sterowania serwomechanizmem

- Schemat okablowania płyty głównej

Charakterystyka funkcjonalna

1. Posiada funkcję samokontroli usterek i monitu alarmowego, co jest wygodne dla użytkowników w utrzymaniu i obsłudze.

2. Może być podłączony do dowolnego urządzenia sterującego sygnałem sterującym wyjściem lub przyciskiem lub pilotem zdalnego sterowania, aby uzyskać jednokierunkową kontrolę ruchu.

3. Funkcja automatycznego resetowania: po każdym huśtawce o 90 stopni i wykryciu przejścia osób i przedmiotów, czyli automatycznym resetowaniu lub w określonym czasie (opóźnienie wieloplikowe regulowane) nie przejdzie, system automatycznie anuluje prawo do przejścia i powrotu do pozycji początkowej.

4. Sygnalizacja świetlna: wskaźnik stanu sygnalizacji świetlnej o wysokiej jasności, aby kierować ruchem.

5. Wejście kontroli ognia: może być podłączone do sygnału alarmu pożarowego, aby osiągnąć stałe otwieranie bramy.

6. Funkcja ostrzegania o alarmie: gdy nielegalny ruch lub brama, automatyczne ostrzeżenie o alarmie.

7. Regulowana prędkość: wahacz otwiera i zamyka prędkość wielopoziomowej regulacji, użytkowników można ustawić zgodnie z rzeczywistymi potrzebami.

8. Nowa generacja przemysłowego systemu sterowania ARM, dodająca wielofunkcyjne ustawienia cyfrowe, funkcje szyfrowania i resetowania.

9. Funkcja antywersyjna: w procesie resetowania wahacza, jeśli siła zewnętrzna odwraca wahacz, wahacz automatycznie uruchamia ciąg wsteczny i wysyła alarm, a gdy siła zewnętrzna znika, automatycznie wraca do zera, aby wznowić ruch.

10. Automatyczna funkcja ochrony: gdy siła zewnętrzna uniemożliwia normalne poruszanie się wahacza, a siła zewnętrzna jest ciągła, system automatycznie wykryje 20 sekund po automatycznej ochronie i wejdzie w stan uśpienia. Przy następnym legalnym wejściu sygnałowym brama automatycznie powróci do normy.

11. Wielostopniowa funkcja bufora antykolizyjnego: podczas nielegalnego przejazdu lub uderzenia, pręt hamulcowy buforuje odpowiedni kąt i uruchamia natychmiastowy ciąg wsteczny, a jednocześnie uruchamia alarm, co znacznie zmniejsza uszkodzenia mechaniczne spowodowane częstymi lub ciągłymi kolizjami, jednocześnie realizując humanizowane zabezpieczenie przed szkodami.

12. Praca bezzałogowa: automatycznie otwiera się wahacz wyłączania, automatyczny reset włączania (blokowanie ruchu).

Parametry techniczne

Kierowca	Niskoenergetyczny M05
Maksymalna energia kinetyczna	J<>
Maksymalna wytrzymałość	67N (zewnętrzna krawędź wentylatora drzwi)
Moment napędowy	Około 5 Nm
Zamek	Hamulec zębaty RA12
Blokada momentu obrotowego	Minimum 20 Nm
Częstotliwość przejścia	30 osób/min
Konstrukcja napędu	100 00000 cykli przełączania
Życie kierowcy MCBF	100 00000 cykli przełączania
Kąt otwarcia	-90° - +90°
Kontrola	ETS 21
Oprogramowanie	FCC
Zasilacz	V AC /50-60Hz 100-230
Obciążenie sprzęgła	120W
Napięcie jednostki sterującej	24V DC
Interfejs	Interfejs szeregowy wewnętrzny: Połączenie magistrali wewnątrz panelu sterowania CAN Zewnętrzny: można podłączyć do 8 urządzeń; Brak sprzężenia zwrotnego ciśnienia dla 5 płyt ETS 21 na blok; inne informacje zwrotne są dostępne za pośrednictwem innych ETS 21io

Opis wpisu trybu debugowania

1. Naciśnij menu 3 sekundy, pojawi się L-1, naciśnij potwierdź klucz, wprowadź tryb debugowania czasu zamknięcia bramy

2. Naciśnij menu 3 sekundy, pojawi się L-1, naciskaj, aż pojawi się L-7, naciśnij potwierdź klucz, wprowadź tryb debugowania drzwi wyłączania bramy (szczegółowe informacje można znaleźć w tabeli poniżej)

3. Naciśnij menu 3 sekundy, pojawi się L-1, naciskaj, aż pojawi się L-12, naciśnij potwierdź klucz, wejdź w tryb debugowania dźwięku bramki (szczegółowe informacje można znaleźć w tabeli poniżej)

4. Naciśnij menu przez 3 sekundy, pojawi się L-1, naciśnij, pojawi się D-1, naciśnij potwierdzenie, komunikat głosowy, aby popchnąć wahacz do żądanej pozycji, tym razem możesz wyregulować wahacz, dostosować, nacisnąć menu, aby potwierdzić, Naciśnij menu, aby wyjść (patrz tabela poniżej)

Użytkownicy mogą konfigurować tabele kodu debugowania

Numer menu	Znaczenie	Domyślny	Zakres
L-1	Godziny otwarcia	4 sekundy	0-30 sekund (większa liczba, dłuższy czas zamknięcia)

L-7	Kierunek przełączania	0	0 dla: lewy otwarty 1 dla: Prawy otwarty
L-13	Głos alarmowy	-	Kliknij Dodaj i odejmij Wybierz kategorię głosu Zapisz przez potwierdzenie
L-12	Głośność głosu	15	0 Minimum 15 Max
L-14	Test starzenia się bramy	Naciśnij potwierdź, aby wejść, menu, aby wyjść
D-1	Ustawienia zerowe bitów	Jeśli wahacze dwóch drzwi nie są wyrównane, po wejściu luźnego wału silnika do żądanej pozycji zamykania, zgodnie z potwierdzeniem płyty głównej może być
D-4	Prędkość otwierania i zamykania	1, najszybszy 10, najwolniejszy (domyślnie fabrycznie 10)

Popularne Tagi: supermarket brama skrzydłowa indukcyjna ze stali nierdzewnej na podczerwień, Chiny, dostawcy, producenci, tanie, wycena, na sprzedaż, Wodoodporna brama indukcyjna do kontroli dostępu, Brama huśtawka indukcyjna bezobsługowa do kontroli dostępu, indukcyjna brama huśtawka z systemem kontroli dostępu przyjazny dla środowiska, Brama swingowa indukcyjna lekkiej do kontroli dostępu, Brama huśtawka indukcyjna dla fabrycznej kontroli dostępu, Internetowa Swing Gate indukcyjna sterowania do kontroli dostępu

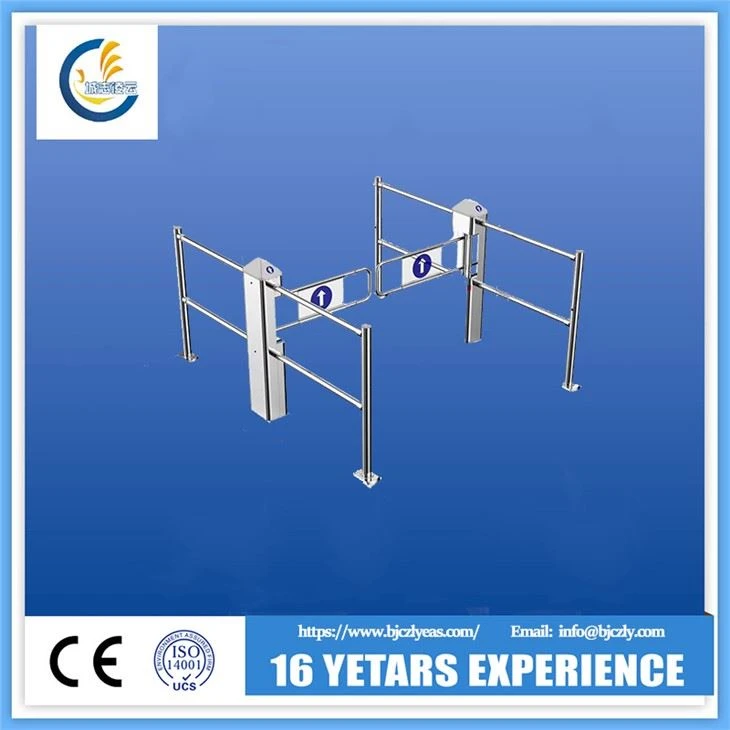

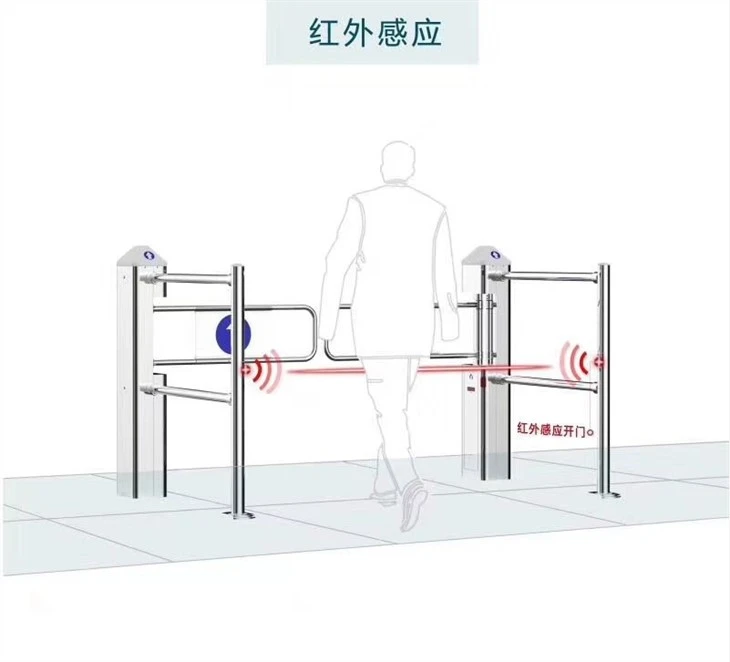

Supermarket Na podczerwień Brama indukcyjna ze stali nierdzewnej
